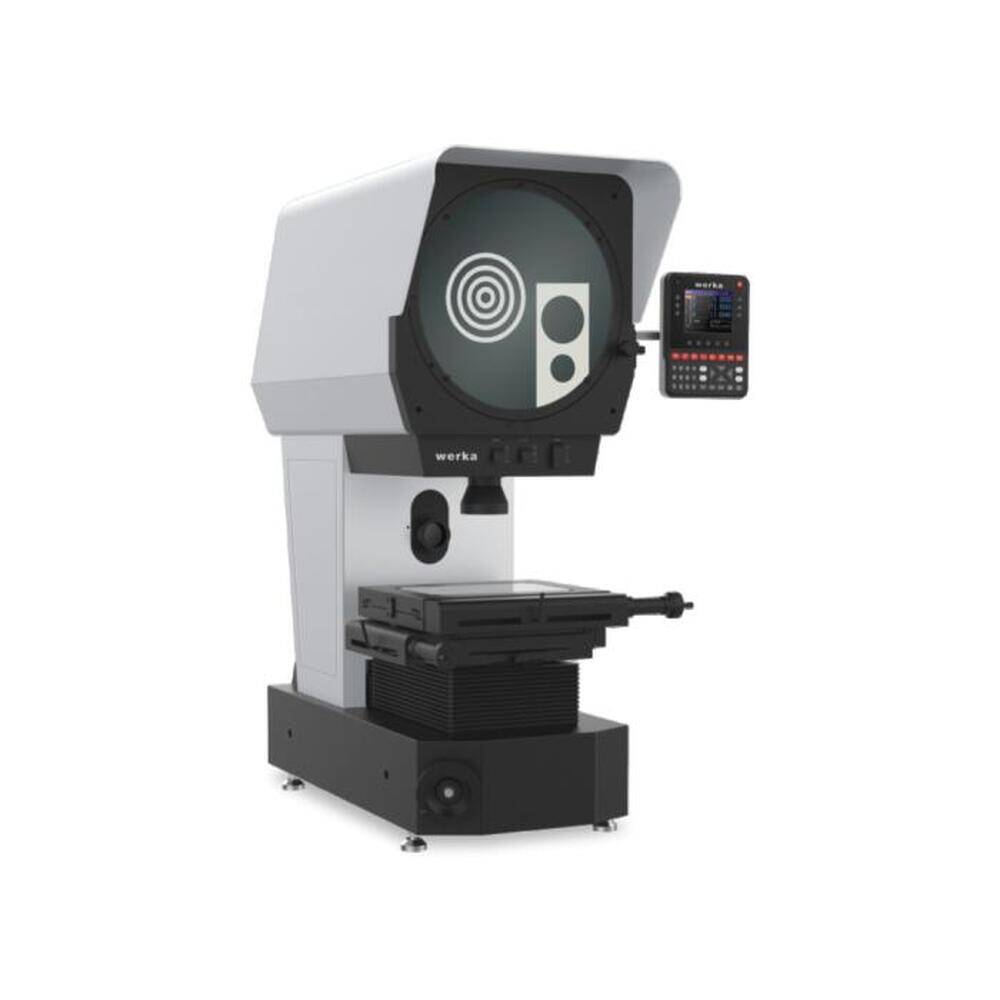

Werka 400mm Yüksek Hassasiyetli Profil Projektör (5292 Serisi)
Werka 5292 serisi, klasik tasarımı yüksek performansla birleştiren, endüstriyel kalite kontrol ve ölçüm laboratuvarları için tasarlanmış bir profil projektörüdür. 400 mm'lik geniş ve hassas projektör ekranı, iş parçalarının büyütülmüş siluetini net bir şekilde yansıtarak, hem doğrudan ölçüm (boyut, açı, yarıçap vb.) hem de bir mastar veya teknik resimle karşılaştırmalı kontrol (komparatif ölçüm) yapılmasına olanak tanır.
5292-4025-05 modeli, serinin orta büyüklükteki parçalar için ideal olan 250 x 150 mm hareketli tablasına sahip versiyonudur. Bu cihaz, parçanın hassas bir şekilde konumlandırılması için X, Y ve Z (fokus) eksenlerinde hareket kabiliyetine sahiptir. 0.5 mikron (µm) çözünürlüğe sahip dijital okuma sistemi (DRO) sayesinde, ölçümler son derece hassas bir şekilde yapılır.
Cihazın "N" serisi modellerinde olduğu gibi, bu modelde de "erect image" (düz görüntü) özelliği bulunur. Bu, ekrandaki görüntünün, tabla üzerindeki parçayla aynı yönde (ters çevrilmemiş veya ayna yansımalı olmayan) görünmesini sağlar. Bu özellik, operatörün parçayı hareket ettirirken kafasının karışmasını önler ve ölçüm sürecini çok daha sezgisel ve hızlı hale getirir.
Varyant Durumu
Evet, bu ürün serisinin varyantları bulunmaktadır. Serideki modeller, farklı iş parçası boyutlarına uyum sağlamak için çeşitli X-Y eksen hareket aralıkları sunar. Her modelin farklı bir stok kodu vardır.
Teknik Özellikler ve Varyantlar Tablosu
| Özellik | Model: 5292-4020N | Model: 5292-4025-05 (İncelediğiniz) | Model: 5292-4030N |
| Stok Kodu | 5292-4020N | 5292-4025-05 | 5292-4030N |
| X-Y Eksen Hareketi | 200 x 100 mm | 250 x 150 mm | 300 x 200 mm |
| Z Ekseni Hareketi (Fokus) | 100 mm | 100 mm | 100 mm |
| Cam Tabla Ölçüsü | 198 x 306 mm | 198 x 306 mm | 356 x 248 mm |
| Hassasiyet | E1(XY) ≤ (3+L/200) µm | E1(XY) ≤ (3+L/200) µm | E1(XY) ≤ (3+L/200) µm |
| Çözünürlük | 0.5 µm | 0.5 µm | 0.5 µm |
| Projektör Ekranı | Ø 400 mm | Ø 400 mm | Ø 400 mm |
| Standart Lens | 10X Büyütme | 10X Büyütme | 10X Büyütme |
| Ağırlık | 230 kg | 230 kg | 230 kg |
| *Not: Tablodaki her bir model (Stok Kodu) farklı bir ürünü temsil eder ve ayrı olarak satın alınmalıdır. |
