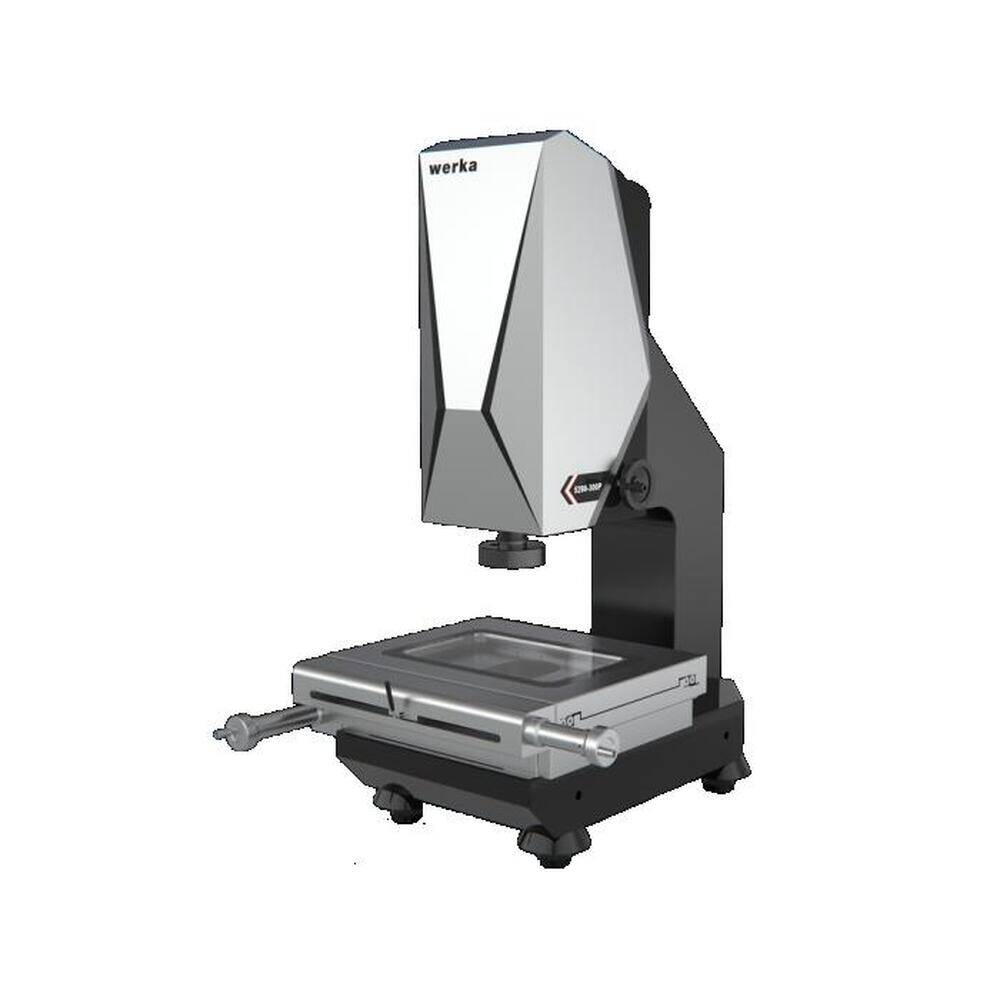

Werka MA-300 2.5D Hassas Görüntülü Ölçüm Sistemi
Werka MA-300, karmaşık geometrilere sahip parçaların hem iki boyutlu (XY düzleminde) hem de Z ekseninde yükseklik ölçümlerini yüksek hassasiyetle yapmak için tasarlanmış, profesyonel bir 2.5D görüntülü ölçüm sistemidir. Bu cihaz, 3C (bilgisayar, iletişim, tüketici elektroniği), yarı iletken, PCB, otomotiv parçaları, medikal aletler ve hassas kalıpçılık gibi sektörlerde yaygın olarak kullanılır.
Cihazın temeli, ölçüm sırasında maksimum stabilite ve tekrarlanabilirlik sağlayan, titreşimleri sönümleyen yüksek hassasiyetli granit (mermer) taban ve kolondan oluşur. Hassas lineer kızakları ve 0.5 mikron çözünürlüğe sahip optik lineer cetvelleri, ölçüm doğruluğunun (2.5 + L/200) µm gibi çok dar bir tolerans aralığında kalmasını garanti eder.
Yüksek çözünürlüklü renkli kamera ve 0.7x ile 4.5x arasında optik zoom yapabilen lens, incelenen parçanın her detayının bozulma olmadan, net ve keskin bir şekilde ekrana yansıtılmasını sağlar. Gelişmiş aydınlatma sistemi, programlanabilir 4 halkalı 8 bölgeli LED yüzey aydınlatması ve tele-sentrik kontur aydınlatması ile parçanın en zorlu detaylarının bile gölgesiz ve net bir şekilde aydınlatılmasını sağlar. Tüm bu donanım, güçlü ve kullanıcı dostu iMeasuring 2.1 yazılımı ile yönetilerek kalite kontrol süreçlerini bir üst seviyeye taşır.
Varyant Durumu
Evet, bu ürün serisinin varyantları bulunmaktadır. Serideki modeller, farklı iş parçası boyutlarına uyum sağlamak için çeşitli X-Y eksen hareket aralıkları sunar. Her modelin farklı bir stok kodu vardır.
Teknik Özellikler ve Varyantlar Tablosu
| Özellik | Model: MA-200 | Model: MA-250 | Model: MA-300 (İncelediğiniz) | Model: MA-400 | Model: MA-500 |
| Stok Kodu | 5290-200 | 5290-250 | 5290-300 | 5290-400 | 5290-500 |
| X-Y Eksen Hareketi | 200x100 mm | 250x150 mm | 300x200 mm | 400x300 mm | 500x400 mm |
| Z Ekseni Hareketi | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm |
| Çözünürlük | 0.5 µm | 0.5 µm | 0.5 µm | 0.5 µm | 0.5 µm |
| Hassasiyet | E1(x, y) ≤ (2.5 + L/200) µm | E1(x, y) ≤ (2.5 + L/200) µm | E1(x, y) ≤ (2.5 + L/200) µm | E1(x, y) ≤ (2.5 + L/200) µm | E1(x, y) ≤ (2.5 + L/200) µm |
| Optik Büyütme | 0.7x - 4.5x | 0.7x - 4.5x | 0.7x - 4.5x | 0.7x - 4.5x | 0.7x - 4.5x |
| Boyutlar (mm) | 677x552x998 | 790x617x1000 | 838x667x1000 | 1002x817x1043 | 1002x852x1085 |
| Net Ağırlık | 150 kg | 175 kg | 185 kg | 350 kg | 380 kg |
| *Not: Tablodaki her bir model (Stok Kodu) farklı bir ürünü temsil eder ve ayrı olarak satın alınmalıdır. |
%30
₺895.440,00 (%30 İndirim)
₺626.808,00
